無塵車間由多個系統組成，風系統只是其中的一部分，但即使只是這一小部分，施工階段的前期最好還是提前制訂好協作進度計劃，使其與土建和其他專業工種密切配合、統籌協調，其次就是按流程施工。在施工階段，各施工人員需要嚴格按照施工及驗收規范去做，如果你現在還不知道無塵車間風系統施工及驗收規范的話，下面的內容你一定要熟讀于心了。

       無塵車間風系統施工及驗收規范如下：

       一、風管和配件制作

       1.風管的制作與安裝所采用的板材、型材及其其他的關鍵成品材料，應滿足設計規定，并需有出廠產品檢驗合格證明材料。整句智能原創原材料入場時要按國家現行標準進行驗收。

       2.風管應當選用環保節能、高效率、機械化生產加工的工藝技術。

       3.以產成品供應的風管應以完整包裝運送，并應具備材質、強度和氣密性的合格證明材料，非金屬風管應給予防火安全及衛生檢驗達標證明材料。

       4.風系統的末端空氣過濾器前的風管原材料應當選用鍍鋅鋼板或不覆油鍍鋅鋼板。末端過濾器之后的風管原材料宜用防腐蝕性能更佳的金屬板材或不銹鋼板。有防腐蝕規定的排風管道應選用不產生灰塵的、不低于難燃B1級的非金屬板材制造，若有面層，面層應為不燃性材料。

       5.鍍鋅板的鍍鋅層應在一百號之上，雙面三點試驗均值不可低于100g/㎡，其表面層不可有裂痕、結疤、刮傷，不可有顯著氧化層、針孔、麻點、起皮和鍍鋅層脫落等瑕疵。不銹鋼板應是奧氏體不銹鋼材料，其表面層不可有顯著劃痕、斑印和凹穴等瑕疵。

       6.風管板材存放點應干凈衛生、空氣干燥。不銹鋼板應豎靠在木支撐架上。不銹鋼板材、鍍鋅板、管材不可與碳素鋼材料觸碰，應單獨隔開置放。

       7.風管需有專門的制作場地，其場地應干凈衛生，空間為封閉式。工作人員需穿干凈工作服和軟性工作鞋。

       8.卷筒板材或平板材在制作時要采用不含毒性的中性清洗液清洗表面然后再用清水將表面層徹底清洗干凈，不得有鍍層粉化現象。不覆油板材能用約40℃的溫?zé)崴逑矗罆窀伤趾缶褂貌坏衾w維的長絲白色紡織物擦拭干凈。

       9.不銹鋼鋼板焊接時，對接焊縫處需用低濃度的清潔劑擦洗。

       10.風管不可有橫向拼接縫，矩形風管底部總寬小于或等于900mm時，其底部不可有縱向拼接縫，大于900mm且小于或等于1800mm時，不可超過1條縱向接縫，大于1800mm且小于或等于2600mm時，不可超過2條縱向接縫。

       11.傳輸無污染空氣的風管，應采用咬接成型技術。風管板材的拼接和圓形風管的閉合縫可采用單咬口技術；彎管的橫向連接縫可采用立咬口技術；矩形風管成形咬縫可采用聯合角咬口技術。風管不應采用按扣式咬口技術。咬口縫務必涂密封膠或貼密封膠帶，宜在正壓面執行，特殊的尺寸狹窄空間或受力情況多變和運動中的可控環境以及傳輸特殊介質的，按設計可采用金屬螺旋形風管或金屬、非金屬軟管。

       12.風管加工和安裝的氣密性試驗壓力，總管可采用1500Pa，干管(含支干管)可采用1000Pa，支管可采用700Pa；也可采用工作壓力作為試驗壓力。

       13.咬接和法蘭連接的金屬材料風管，應在膠封縫隙之后和絕熱之前，按風管分段漏風檢測方法進行分段漏風檢測或按現行國家行業標準《通風與空調工程施工質量驗收規范》GB50243的方法開展干管和主管系統的漏風檢驗。1~5級潔凈度環境的風管應全都開展漏風檢驗，6~9級潔凈度環境的風管需對百分之三十的風管并不少于1個系統開展漏風檢驗。檢驗結果應必須符合以下兩項氣密性指標:

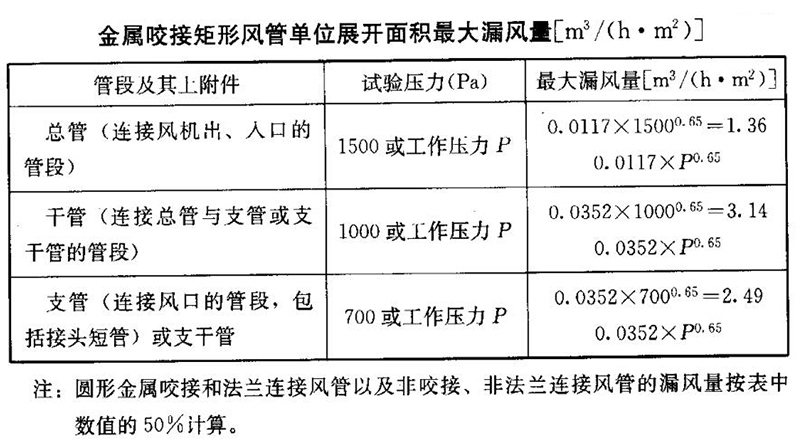

       ①單位風管展開面積漏風量應符合下表的明文規定。

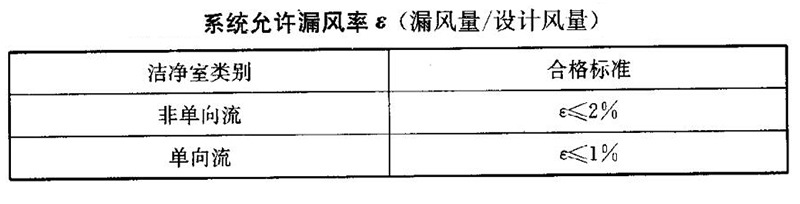

       ②由本條第1款得出的漏風量計算取得的系統允許漏風率應符合下表的明文規定。

       14.排放含有害化學氣溶膠和致病性生物氣溶膠空氣的風管必須得用焊接成型技術，并應按不低于1.5倍工作壓力的試驗壓力開展試驗，漏風量應是零。

       15.物料收集用的排風管材料應無毒性、不粘附、具有耐腐蝕性，宜選用低碳不銹鋼；食品級、醫用級的管道宜選用304或316不銹鋼。管道應順直、避免出現死角、盲管，連接風機進出口的管段應保證氣流順暢。

       16.風管內表層應平整光潔，不可在風管內又設加固框及加固筋。

       17.不應該從總管上開口接支管，總管上的支管應根據放樣制作成三通或四通總體結構，轉接處應是圓弧或斜角銜接。

       18.制作加工鍍鋅鋼板風管不能毀壞鍍鋅層，若有毀壞，毀壞處(如咬口、折邊、焊接處等)應刷涂高品質防銹涂料兩次。

       19.法蘭和管道配件螺栓孔不能用電焊或氣焊沖孔，孔洞處務必涂刷防腐油漆兩次。

       20.風管與角鋼法蘭連接時，風管翻邊應平整度好，并緊貼著法蘭，總寬不能低于7mm，并裁掉疊加部份，翻邊處縫隙和孔洞務必要涂密封膠。

       21.當用來5級和高過5級潔凈度級別場所時，角鋼法蘭上的螺栓孔和管件上的鉚釘孔的孔距均不能超過65mm，5級以下時不能超過100mm。薄壁法蘭彈簧夾間隔不能超過100mm，頂絲卡間隔不能超過100mm。矩形法蘭四角需設螺栓孔，法蘭拼角縫應繞開螺栓孔。螺栓、螺母、墊片和鉚釘應做鍍鋅處理。如務必應用抽芯鉚釘，不能應用端頭未封閉的產品，并應在端頭膠封。

       22.在新風通過三級過濾、回風口上安有細菌一次通過率和塵埃按重量一次通過率均低于百分之十的凈化空調系統中，風管上不能開清潔孔。不具備以上必要條件時可在風管上開清潔孔，清潔孔設在每20m~30m長的直管段端頭，清潔孔的門應嚴格做到密封、絕熱。空氣過濾器前后需設測塵測壓孔，系統安裝后務必將測塵測壓孔封閉。

       23.靜壓箱內固定住高效過濾器的框架結構及固定件、風閥及風口上活動件、固定件、控桿等應要做鍍鋅、鍍鎳等防腐蝕處理。

       24.風管和部件制作完畢后須擦拭干凈，并應將所有開口用塑料膜包住并密封。

       二、風管安裝

       1.風管的安裝應在土建工程竣工后進行，并宜早于其他管線安裝工程。安裝施工人員應穿戴清潔工服、手套和工鞋。

       2.法蘭密封墊片該選用彈性好、不通風透氣、不產灰塵、多孔且閉孔的原材料制作而成。不可以選用乳膠海綿、泡沫塑料、厚紙板等含開孔縫隙和易產灰塵、易老舊化的原材料制作而成。密封墊片厚度宜為5mm~8mm,1個系統中法蘭密封墊片的性能指標和規格尺寸應同樣。不可以在密封墊片表面刷涂料。

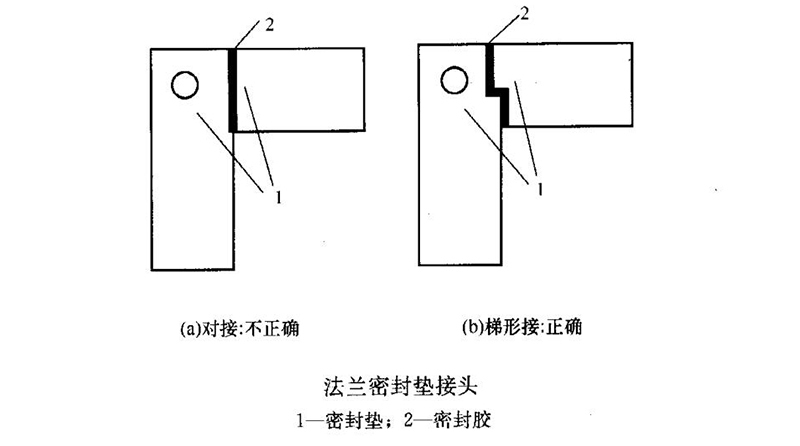

       3.法蘭密封墊片宜減少接頭，接頭應選用階梯形或企口形并規避螺栓孔(下圖)，也可選用連續灌膠成型或沖壓一體成型的密封墊片。

       密封墊片應擦洗干凈后涂膠粘緊在法蘭上，不可以拉抻，不可以有隆起或虛脫狀況。法蘭均勻壓緊后，密封墊片內側應與風管內壁齊平。

       4.法蘭上各螺栓的扭緊力矩應大小保持一致，并應對稱慢慢扭緊，安裝后不需有扭緊不勻的狀況。

       5.柔性短管應當選用柔性好、表面光潔、不產灰塵、透氣效果不佳、不產生靜電和有穩定抗壓強度的難燃材料制作，安裝應松緊度適當、無扭曲。安裝在負壓段的柔性短管應處在繃緊狀況，不可出現扁癟狀況。柔性短管的總長度宜為150mm~300mm,設于構造變形縫處的柔性短管，其總長度宜為變形縫的總寬加100mm以上。不可以柔性短管作為找平找正的連接管或變徑管。

       6.當柔性短管用一層材料制作時，亮面應朝里。當在管內氣溫達不到管外氣溫露點必要條件下使用時，應采用絕熱措施或采用帶絕熱層的成品。如采用兩層材料制作柔性短管，內、外表面層應為亮面。

       7.風管和部件應在安裝時拆解封口，并應該馬上連接。當工程施工暫停或結束時，應將端口封好，若安裝時封膜有損壞，安裝前要將風管內壁再擦拭一遍以上直至干凈。

       8.風管在穿過防火、防爆墻或樓層板等分隔物時，應設預埋管或安全防護套管。預埋管或安全防護套管鋼板壁厚不可低于1.6mm,風管與套管兩者之間縫隙處應用對人無毒害的不燃柔性材料封堵，隨后用密封膠封住，表面層最后應做裝飾處理。

       9.非金屬材料風管穿墻時務必外包金屬材料套管。硬聚氯乙烯風管直段連接總長度超過20m時，應當用軟聚氯乙烯塑料制作的伸縮節，兩者之間應焊接連接。

       10.潮濕地區的排風管應設不小于0.3%的傾斜度，坡向排出來的方向，在尾端宜設冷凝水采集裝置。

       11.擦洗風管內表層應使用不掉纖維的長絲白色紡織物。

       12.風管系統不可做為其他負載的吊掛架，支風管的總重量不可由干管承擔，送風末端應單獨設計可調整支吊架。

       13.風管絕熱材料不可使用易碎、掉渣和對身體有刺激效果的材質。

       三、部件和配件安裝

       1.電動風閥、消聲器等構件安裝時要徹底清除內表面層的油漬和塵土。

       2.穿過閥體的旋轉軸應與閥體同心，其中應設立防止泄漏的液壓密封件。閥的零件表面層應做鍍鋅、鍍鉻或噴塑處理，葉片及液壓密封件表面層應平整、光潔，葉片啟用角度需有明顯標志。拉桿閥不能安裝在風道三通處。

       3.風管內安裝的定、變風量閥，閥的兩端運行壓力差應超過閥的開啟壓力。入口前后直管總長度不能小于該定風量閥產品規定的安裝總長度，安裝方向與指示完全相同。

       4.防火閥的閥門控制裝置應設置在方便操作及維護保養的部位，并應獨立設支、吊架。安裝后務必查驗易熔件固定情況。必要時易熔件也可在每項安裝工作結束后再安裝。閥門在天花吊頂內安裝時，應在易檢查閥門開合狀態和進行人工復位的位置開檢查口。

       5.消聲器、消音彎頭在安裝時要獨立設支、吊架。

       6.對有控溫規定的系統，消聲器外殼與風管應作絕熱處理工作。

       7.穿孔板消聲器管口毛刺應銼平。

       8.消聲器內填充的消音材料應不產灰塵、不掉渣(纖維)、不吸潮、零污染，不能用疏松原材料。消音材料為纖維材料時，纖維材料應是氈式原材料并應外覆能夠防止纖維穿透的包材。不能采用泡沫塑料和離心玻璃棉。

       9.消音直段應安裝在氣流穩定的直管段上。

       10.潔凈空調系統絕熱工程施工應在系統氣密性試驗檢驗達標后進行。

       11.風管及構件絕熱材料應采用有檢驗達標證明的不燃或難燃材料，宜用板材粘貼方式，并宜加防水防潮層。

       12.不能在絕熱層上打孔和上螺栓。電動風閥和清潔孔的絕熱措施不能防礙其開關。

       13.當絕熱風管設在室外時，應在管外加設防曬裝置、防雨淋保護殼。

       四、風口的安裝

       1.安裝系統新風口處的室內環境應清潔，新風口底部距室外水泥地面應超過3m，新風口應低于排風口6m之上。當新風口、排風口在同側同高度時，兩風口水平距離不可低于十米,新風口應設在排風口上風側。

       2.新風入口處最外端應當設有金屬防蟲過濾網，并應便于清潔其上的灰塵、積物。新風入口處應當有擋雨措施，凈通風總面積應控制通過風速在5m/s之內。

       3.新風過濾裝置的安裝應便于更換過濾器、檢查壓差顯示或警報系統。

       4.回風口上的百葉葉片應豎向安裝，宜為可關掉的，室內回風口有效通風總面積要把通風速度在控制在2m/s之內，走廊等場所控制在4m/s之內。當對噪音有較嚴格要求時，以上所述速度應各自控制在1.5m/s之內和3m/s之內。

       5.回風口的安裝方法和位置應便于更換回風過濾器。

       6.在回、排風口上安裝有高效過濾器的無塵室及生物安全柜等裝備，在安裝前應用現場測漏設備對高效過濾器掃描測漏，并應確定無漏后安裝。回、排風口安裝后，對非零泄漏邊框密封結構，應再對其邊框掃描測漏，并應確定無漏；當不能對邊框掃描測漏時，務必開展生物學等專業評價。

       7.如在回、排風口上安裝動態氣流密封排風設備時，應將正壓接管與接嘴牢固連接，壓差表應安裝于排風設備附近目測高度處。排風設備中的高效空氣過濾器應在設備外開展掃描測漏，并應確定無漏后再安入設備。

       8.當回、排風口通過的氣體含有高風險性生物氣溶膠時,在改造無塵室拆裝其回、排風過濾器前務必對風口開展消毒工作，工作人員自身應當做好防護措施。

       9.當回、排風過濾器安裝在夾墻內并安裝有掃描測漏設備時，夾墻內寬度不可低于0.6m。

       五、送風末端的安裝

       1.送風末端空氣過濾器或送風末端裝置應在系統新風過濾器與系統中作為末端空氣過濾器的預過濾器安裝結束并可運作、對潔凈空調設備安裝空間和風管開展全方面徹底清潔、對風管空吹十二小時之后安裝。

       2.系統空吹時，宜關掉新風口采用循環風，并在回風口設定等同于中效過濾器的預過濾系統，全風量空吹結束后收回。

       3.空吹結束后應再一次清潔、擦凈無塵室，隨后立即安裝亞高效過濾器或高效過濾器或帶此類過濾器送風末端裝置。

       4.安裝前的送風末端過濾器或其送風末端裝置應儲存在潔凈的室內，并應按生產廠家的標示方向放置，疊放不能超過三層。

       5.送風末端過濾器或其送風末端裝置不能在安裝前取下外包裝。取下外包裝后，首要應開展以下檢查:

       ①應檢查產品合格證書、出廠產品檢驗報告，其中應有效率、阻力和掃描測漏的評測數據信息，不能以過濾器所屬類別定義數據代替。

       ②應開展外型檢查，檢查內容應包括有沒有損壞；各種規格是不是符合設計構思的要求；框架結構有沒有毛刺和銹斑(金屬框)；帶風機的風機安裝是不是靠譜，轉動是不是一切正常；帶裝飾網或阻漏層的，裝飾網或阻漏層是不是完好無損、繃緊。

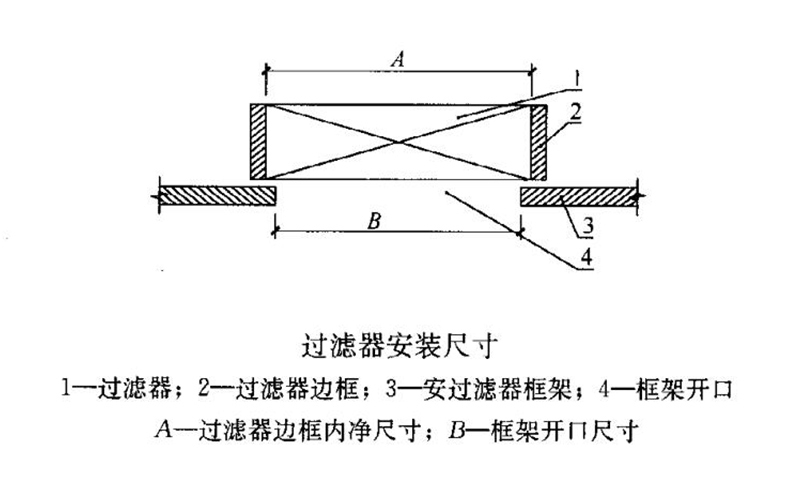

       6.送風末端過濾器安裝前，應再一次檢查承載過濾器的框架結構開口尺寸，開口規格不能超過送風末端過濾器的邊框內凈規格(如下圖)。

       7.用于以過濾生物氣溶膠為首要目的、5級或5級以上無塵室或是有專門規定的送風末端高效過濾器或其末端裝置安裝后，應逐臺開展當場掃描測漏，并應達標合格。

       8.5級以下以過濾非生物氣溶膠為首要目的的無塵室的送風高效過濾器或其末端裝置安裝后應當場開展掃描測漏，測漏占比不能低于百分之二十五。掃描高效過濾器當場測漏方法可按潔凈室綜合性能檢驗的方法執行。

       9.送風末端過濾器和框架結構兩者之間采用密封墊片密封、負壓密封、液槽密封、雙環密封和動態氣流密封等方法時，都應將填料表面層、過濾器邊框表面層和框架結構表面層及液槽擦拭干凈。不能在高效過濾器邊框與框架結構兩者之間直接涂膠密封。

       10.采用密封墊片時，壓縮率宜為25%~30%，不能將密封墊片壓死。密封墊片材質和接頭形式應符合本規范第5.3.2~5.3.3條的規定。當用螺栓、壓塊壓緊密封墊片時，四角應夾緊，不能只壓邊框中點。當過濾器邊框長度規格超過320mm時，應至少采用四角8點壓緊。

       11.采用液槽密封時，液槽內的液面高度應符合設計構思的要求或不超過槽深2/3,框架結構各接縫處不能有滲液狀況；采用雙環密封條時，粘貼密封條時不能把環腔上的孔洞塞住；雙環密封、負壓密封、動態氣流密封都應維持負壓或正壓管、槽暢通；采用阻漏層和FFU時，邊框不使用膠封，應設柔軟隔層使其處在自然夾緊狀態。

       12.安裝送風末端空氣過濾器時，外框上箭頭和氣流方向必須一致，當其垂直安裝(包括碼放)時，濾紙折痕縫應垂直于室內地坪。

       13.高效和亞高效空氣過濾器安裝過程中，室內不能開展帶灰塵、產灰塵的工程作業，安裝完后使用塑料薄膜將出風面封好，暫且不上擴散板等裝飾件。

       六、分項驗收

       1.風管制作分項驗收的檢驗應按風管材料、工藝、類別和輸送空氣中所含氣溶膠的不同分別進行。外購成品風管應有檢驗機構提供的風管耐壓程度和嚴密性的檢測合格報告。

       2.風管制作的分項驗收應包括以下主控項目:

       （1）風管及其絕熱材料的厚度及燃燒性能和耐腐蝕性能應滿足防火要求。

       （2）輸送含有易燃易爆氣體或安裝在易燃易爆環境中的風管應有良好的接地，法蘭間應有跨接導線。輸送含有對人體有致病危險生物氣溶膠空氣的風管，不得有開口，必須的開口或連接口應設在負壓污染區。

       （3）風管穿墻和穿過防火防爆構件時的預埋管或防護套管以及填允材料，應符合本規范第二條風管安裝的第八條的規定。

       檢驗方法:驗證檢驗機構提供的風管性能檢測報告；用對比法觀察檢查或點燃有關材料試驗；測量預埋管的壁厚；風管壁厚應在離兩端管口法蘭邊內側10mm~20mm處測量4點，取平均值。

       檢驗數量:按檢驗批抽查20%。

       （4）鍍鋅鋼板風管經清潔劑清洗后不應起白粉。

       檢驗方法:現場試驗，留樣觀察。

       檢驗數量:每一系統抽查2段風管。

       （5）均勻交叉擰緊螺母后的法蘭，其厚度差不應超過2mm。所有螺母應在同側。風管應安裝平直，每副法蘭相互間錯位差值不應大于3mm，各單個法蘭之間的絕對差值在10m長風管范圍內不應大于7mm。

       水平風管安裝的水平度允許偏差在1m長度內應為3mm,

       總允許偏差應為20mm；垂直風管安裝的垂直度偏差允許在1m

       長度內應為2mm，總允許偏差應為20mm。

       檢驗方法:用長板尺、塞尺量和觀察檢查。

       檢驗數量:按檢驗批抽查20%。

       （6）風管拼接縫、加強筋、法蘭螺距和密封墊等應符合本文有關規定。

       （7）風管及部件清潔、膜封工作應真實有效。

       檢驗方法:尺量、觀察檢查。

       檢驗數量:按檢驗批抽查20%。

       （8）風管漏風量和漏風率應符合本規范系統允許漏風率的規定。

       檢驗方法:按附錄A的方法在正壓條件下進行檢驗，或查驗有關檢查機構的檢查報告。

       檢驗數量:分別按新風、送風、回風、排風系統數的30%抽查，各不少于1個系統；

       1個系統時分別按30%的干管抽查，分別不少于1條干管系統。

       （9）外購成品風管應有強度試驗，試驗壓力應為1.5倍工作壓力，試驗后接縫處無開裂。

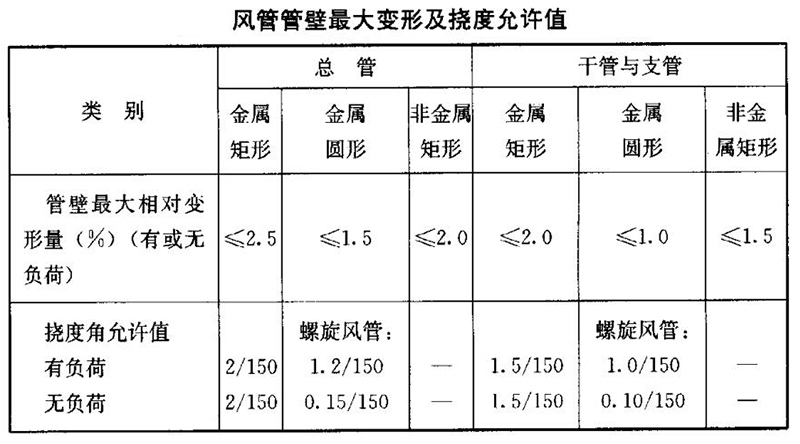

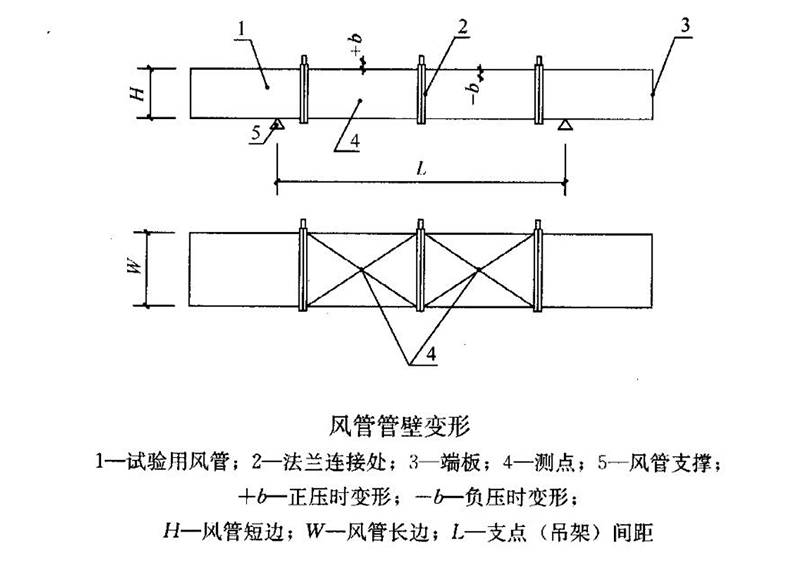

       （10）外購成品風管應有變形試驗。風管管壁最大變形相對量(表面最大不平度b與風管短邊長度H之比，如下圖風管管壁最大變形及撓度允許值)及撓度角允許值[兩段風管組合件中央連接法蘭部位的撓度量d與該兩風管組合的兩吊架(支點)間距一半L/2之比，見下圖風管撓度變形應符合相關規定。

       檢驗方法:耐壓強度和變形試驗應按《通風管道技術規程》JGJ141風管分段漏風檢測方法的方法進行，觀察并尺量；或查驗有關檢驗機構的檢驗報告。

       檢驗數量:按系統數的20%抽查，不少于1個干管系統。

       （11）輸送含有對人體有害、致病的化學或生物氣溶膠的空氣的風管，在承受一定的外力負荷(80kg模擬外力負荷+絕熱材料負荷)的條件下，漏風量和漏風率仍應符合本規范相關的規定。

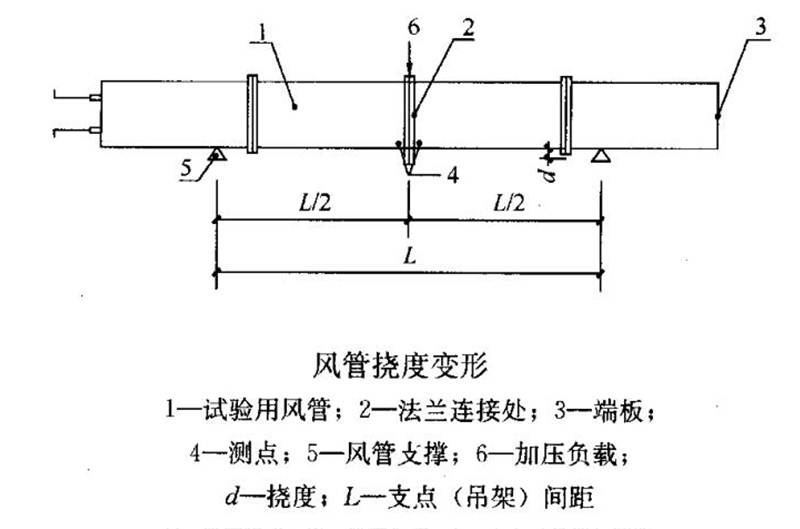

       檢查方法:按上圖（風管撓度變形）的加力方向加上外力，再用漏風量檢測方法檢測。

       檢查數量:全部。

       （12）技術夾層、技術夾道、技術豎井、風管套等隱蔽工程中的暗裝風管位置應正確，無明顯偏差。對可能有凝結水的管道應有加強絕熱和排水措施。穿墻、板的風管套管不得有死彎及癟陷，風管上的相關操作部位應有足夠空間。

       檢驗方法:觀察、尺量。

       檢驗數量:全部隱蔽工程中的風管。

       （13）安裝高效過濾器的框架開口內邊長度尺寸不得為正偏差，允許負偏差不應大于3mm。

       （14）安裝高效過濾器的框架應平整，每個高效過濾器的安裝框架平整度允許偏差應為1mm。

       （15）高效過濾器安裝后至綜合性能測定前，不宜裝擴散板、裝飾層。

       檢驗方法:觀察、檢驗。

       檢驗數量:低于5級潔凈度時，按檢驗批抽檢30%，但不應少于2臺。5級及以上潔凈度的全部檢查。

       （16）送、排(回)風高效過濾器應按本規范相關的要求有掃描檢漏合格報告。

       檢驗方法:檢查檢驗報告或抽測。

       檢驗數量:全部。

       （17）每一獨立潔凈環境安裝的高效過濾器的阻力應合理調配，對于單向流環境，同--風口或送風面上的各過濾器之間，每臺額定阻力和各臺額定阻力平均值相差應小于5%。

       檢驗方法:檢查高效過濾器產品出廠實測值，不應以該型號定義值代替實測值。

       檢驗數量:按安裝多臺過濾器的單向流風口或送風面數量的20%抽查，但不應少于1個送風口或送風面。

       （18）對帶壓差計的動態氣流密封的回、排風口高效過濾器裝置，應送風試壓，壓差計讀數應在10Pa以上。

       檢驗方法:現場測驗、觀察。

       檢驗數量:全部帶壓差計風口。
